1030nm 200mW 100KHz DFB Butterfly Laser Diod

1030nm 200mW 100KHz DFB Butterfly Laser Diod ialah diod laser pakej rama-rama DFB berkekuatan tinggi dan sempit, Digunakan secara meluas sebagai sumber benih untuk laser gentian atau untuk pengukuran spektrum ketepatan.

Hantar Pertanyaan

Penerangan Produk

1.Ringkasan:

1030nm 200mW 100KHz DFB Butterfly Laser Diod ialah diod laser pakej rama-rama DFB lebar talian yang berkuasa tinggi, Digunakan secara meluas sebagai sumber benih untuk laser gentian atau untuk pengukuran spektrum ketepatan.

2. Ciri-ciri:

• 200mW Kuasa keluaran tinggi;

• Di bawah 100kHz lebar talian sempit;

• PM gentian Melebihi 18dB PER Tinggi;

• Pakej 14PIN Butterfly;

• Pam haba termoelektrik dalaman dan monitor fotodiod;

• Kebolehpercayaan tinggi yang terbukti di lapangan.

Kebolehpercayaan:Telcordia GR-468. RoHS

3. Aplikasi:

• Sumber benih untuk laser;

• Spektroskopi;

• Penderiaan optik.

4. Penilaian Maksimum Mutlak

Parameter	Simbol	Min.	Maks.	Unit
LD Arus terbalik	IR	-	2	V
LD Arus hadapan	JIKA	-	500	mA
Voltan songsang MPD	VMPD	-	20	V
Voltan penyejuk termoelektrik	VTEC	-	4.8	V
Arus penyejuk termoelektrik	ITEC	-	2.5	A
Suhu kes operasi	TC	-45	70	℃
Suhu penyimpanan	TSTG	-40	85	℃
Kelembapan penyimpanan	-	5	85	%RH
Nyahcas elektrostatik (ESD)	VESD	-	500	V
Suhu pematerian plumbum	STEMP	-	260	℃
Masa pematerian plumbum	STIME		10	sec

5. Ciri-ciri Elektro-Optik(suhu laser 25℃):

Parameter	Simbol	keadaan	Min.	Taip.	Maks.	Unit
Panjang gelombang tengah	λc	TL= 15～35℃ CW	1028	1030	1032	nm
Kuasa keluaran optik	PO	TL=25 ℃	-	200	-	mW
Arus ambang	ITH	TL=25 ℃	-	45	70	mA
Voltan kendalian	VOP	POP= 200mW(CW)	-	-	2.5	V
Arus operasi	Iop	POP= 200mW(CW)	-	300	500	mA
Lebar garisan	Δλ	-	-	30	100	KHz
Nisbah penindasan mod sisi	SMSR	-	-	40	-	dB
Nisbah kepupusan polarisasi	ER	-	18	-	-	dB
Temp. pekali panjang gelombang	Δλ/ΔT	-	-	0.08	-	nm/℃
Tanggungjawab MPD	IMON/POP	@-5V voltan pincang	1	-	30	μA/mW
Rintangan termistor	RTH	-	9.5	10	10.5	KΩ

6. Spesifikasi Gentian Optik:

Parameter	Penerangan
Jenis gentian	PM980
Jenis kuncir	900μm tiub longgar
Panjang kuncir	1.2±0.1m
Jenis penyambung	FC/APC

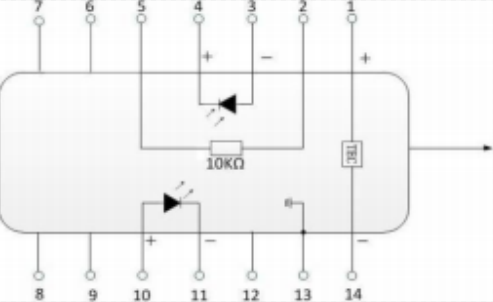

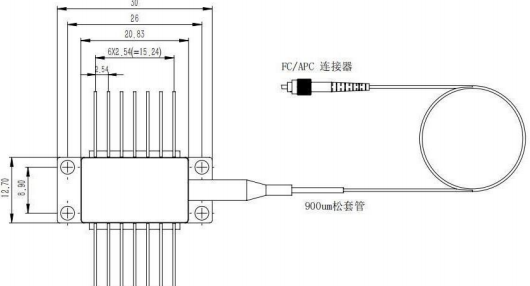

7. Lukisan pakej & Definisi PIN-OUT(Unit:mm):

1030nm 200mW 100KHz DFB Butterfly Laser Diode

Jenis 2

PIN	Penerangan	PIN	Penerangan
1	TEC(+)	14	TEC(-)
2	Termistor	13	Tanah Kes
3	Anod Monitor PD (-)	12	NC
4	Katod Monitor PD (+)	11	Katod Laser (-)
5	Termistor	10	Anod Laser (+)
6	NC	9	NC
7	NC	8	NC
