1064nm 200mW DFB Butterfly Laser Diod

1064nm 200mW DFB Butterfly Laser Diod ialah laser lebar garis sempit dengan lebar talian 100kHz dan kuasa keluaran sehingga 200mW, yang digunakan secara meluas dalam sumber benih laser gentian dan lidar.

Hantar Pertanyaan

Penerangan Produk

1064nm 200mW DFB Butterfly Laser Diod adalah laser lebar garis sempit dengan lebar talian 100kHz dan kuasa output sehingga 200mW, yang digunakan secara meluas dalam sumber benih laser gentian dan lidar.

1064nm 200mW DFB Butterfly Laser Diod Ciri-ciri

200mW Kuasa keluaran tinggi;

Kebolehpercayaan tinggi yang terbukti di lapangan;

Hi1060 SM atau PM980-HP gentian pigtail;

Pakej Rama-rama 14PIN;

Pam haba termoelektrik dalaman dan monitor fotodiod;

Kebolehpercayaan:Telcordia GR-468. RoHS

Aplikasi Diod Laser Rama-rama 1064nm 200mW DFB:

Sumber benih untuk laser;

Spektroskopi;

Penderiaan optik.

Penilaian Maksimum Mutlak

Parameter	Simbol	Min.	Maks.	Unit
Voltan operasi maksimum	V	-	2.5	V
Arus operasi maksimum	I	-	500	mA
Voltan songsang MPD	VMPD	-	20	V
Voltan penyejuk termoelektrik	VTEC	-	4.8	V
Arus penyejuk termoelektrik	ITEC	-	1.8	A
Suhu kes operasi	TC	-20	60	℃
Suhu penyimpanan	TSTG	-40	85	℃
Kelembapan penyimpanan	-	5	85	%RH
Nyahcas elektrostatik (ESD)	VESD	-	500	V
Suhu pematerian plumbum	STEMP	-	260	℃
Masa pematerian plumbum	STIME		10	sec

Ciri-ciri Elektro-Optik (suhu laser 25 ℃):

Parameter	Simbol	keadaan	Min.	Taip.	Maks.	Unit
Panjang gelombang tengah	λc	TL=15～35℃ CW	1062	1064	1066	nm
Kuasa keluaran optik	PO	TL=25 ℃	-	200	-	mW
Arus ambang	ITH	TL=25 ℃	-	45	70	mA
Voltan kendalian	VOP	IOP= 200mA(CW)	-	-	2.5	V
Arus operasi	Iop	IOP= 200mA(CW)	-	300	500	mA
-3dB Spektrum lebar	Δλ	-	-	0.03	-	nm

Nisbah penindasan mod sisi	SMSR	-	-	40	-	dB
Nisbah kepupusan polarisasi	ER	-	18	-	-	dB
Temp. pekali panjang gelombang	Δλ/ΔT	-	-	0.08	-	nm/℃
Tanggungjawab MPD	IMON/POP	@-5V voltan pincang	1	-	30	μA/mW
Rintangan termistor	RTH	-	9.5	10	10.5	KΩ

Spesifikasi Gentian Optik:

Parameter	Penerangan
Jenis gentian	Hi1060 atau PM980
Jenis kuncir	900μm tiub longgar
Panjang kuncir	1.0±0.1m
Jenis penyambung	FC/APC

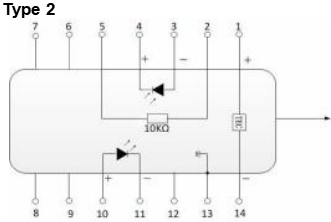

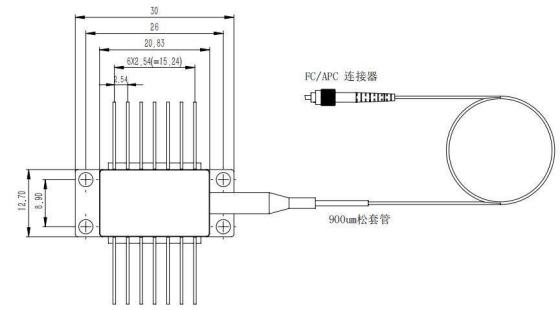

Lukisan pakej & Definisi PIN-OUT(Unit:mm):

PIN	Penerangan	PIN	Penerangan
1	TEC(+)	14	TEC(–)
2	Termistor	13	Tanah Kes
3	Anod Monitor PD (-)	12	NC
4	Katod Monitor PD (+)	11	Katod Laser (-)
5	Termistor	10	Anod Laser (+)
6	NC	9	NC
7	NC	8	NC

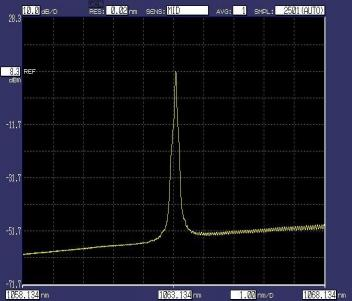

Spektrum optik biasa

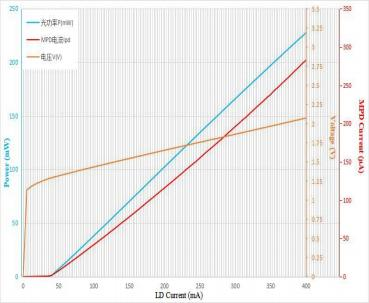

Spektrum (Pop=200mW,25℃) Keluk Voltan-Arus-Cahaya (25℃)

Maklumat Pesanan:

BFLD	-XXXX	-X	XX	-XX	X
Jenis laser	Panjang gelombang	Kuasa keluaran	Jenis gentian	Penyambung	PIN-OUT
DFB	1064: 1064nm	2H: 200mW	SM: Hi1060PM : PM980	FA : FC/APCOther	NULL: 14PIN Jenis 2 Disesuaikan(10PIN)

Cth.:BFLD-1060-2HSM-FA (Maklumat pesanan: 1064nm DFB Butterfly laser diod dengan kuasa output 200mW dan gentian SM Hi1060 dengan penyambung FC/APC, PIN-OUT ialah Jenis 2).
