Laser pam 980nm menggunakan pembinaan planar dengan cip pada subcarrier. Cip kuasa tinggi secara hermetically dimeteraikan dalam pakej rama-rama 14-pin bebas epoksi dan fluks dan dilengkapi dengan termistor, thermoelectric cooler, dan diod monitor. Laser pam 980nm menggunakan penstabilan FBG untuk "mengunci" panjang gelombang pelepasan. Ia menyediakan spektrum jalur sempit bebas bunyi, walaupun di bawah perubahan suhu, semasa memandu, dan maklum balas optik. Ia adalah sumber cahaya untuk penguat serat yang digunakan dalam rangkaian komunikasi optik. Jenis utama penguat gentian optik ialah EDFA dan FRA.
976nm 700mw Pam laser diode's Grating terletak di Hi1060 Fiber Pigtail untuk menstabilkan panjang gelombang. Diod laser 14pin BTF ini boleh didapati dengan kuasa output percuma kink sehingga 700mW. Arus ke hadapan LD maksimum ialah <1200mA. Kuksinya boleh dengan tiub longgar 900um atau hanya serat terdedah.
● Kekuatan operasi bebas kink sehingga 700mW;

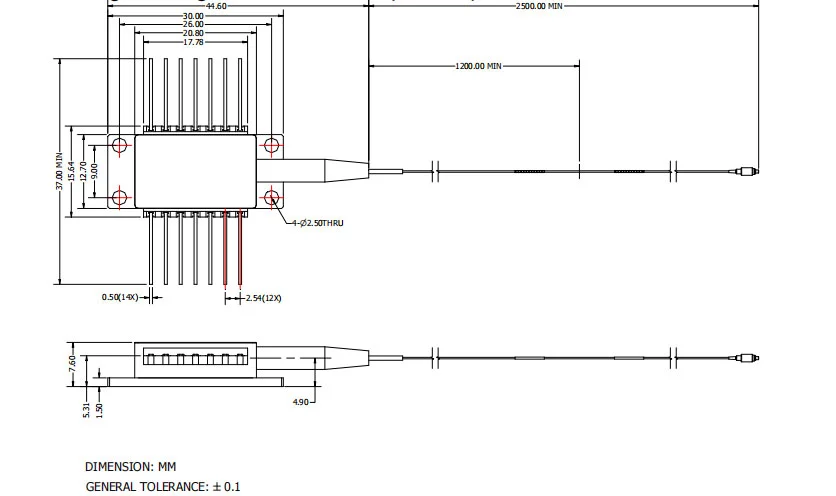

● Pakej rama-rama 14-pin bebas epoksi, dan fluks dengan serat SM;
● Penstabilan grating serat;
● Pemilihan panjang gelombang tersedia;
● Termoelektrik bersepadu sejuk, termistor, dan diod monitor.
● Bahagian panjang gelombang yang padat multiplexing (DWDM) Erbium doped fiber amplifiers (EDFA);
● Mengurangkan arsitektur EDFA yang dikurangkan pam;
● Batang televisyen kabel jarak jauh (CATV) dan pengedaran kiraan nod yang sangat tinggi.
| Parameter | Simbol | Min. | Typ. | Maks. | Unit | Nota |
| Semasa ambang ld | Ith | - | 60 | 100 | ma | CW |
| Kuasa output | Pf | - | - | 700 | mw | Jika (bol) <1000mA |
| LD Forward Current | Jika | - | 1100 | 1200 | ma | Pf = kuasa dinilai |
| KINK POWER PERCUMA | PKINK | 450 | - | - | mw | > = 1.2*kuasa dinilai |
| Kink Free Current | Ikink | > = 1.2*jika (bol) | ma | [1] | ||
| Ld voltan ke hadapan | Vf | - | - | 2.5 | V | Pf = kuasa dinilai |
| Panjang gelombang tengah | LC | 973 | 974 | 975 | nm | Puncak, pf = kuasa dinilai |
| LC | 975 | 976 | 977 | |||
| Puncak panjang gelombang puncak | △ λp/△ tamb | - | - | 0.02 | nm/℃ | T: FBG Temp. |
| Lebar spektrum | △ λ | - | - | 1 | nm | RMS@-13dB |
| Kestabilan spektrum | -0.5 | - | 0.5 | nm | Pf = kuasa dinilai, t = 60s | |
| Memantau respontiviti | Vaksinasi | - | 8 | 20 | adalah / mw | VPD = 5V, PF = Kuasa Rated |
| Memantau kestabilan responsif | - | - | 20% | - | @All Suhu Operasi | |
| Pantau arus gelap | Id | - | - | 50 | na | VPD = 5V |
| Semasa TEC | Itec | - | - | 2 | A | Tcase = 75 ℃ |
| Voltan TEC | VTEC | - | - | 3.5 | V | Tcase = 75 ℃ |
| Penggunaan kuasa sederhana TEC | P | - | - | 5 | W | Tcase = 75 ℃ |
| Kestabilan Kuasa> 20mw 10-20mw 3.5-10mw |
- | - | - |
0.2 0.5 1 |
db | Puncak ke puncak, t = 60s, dc hingga 50kHz persampelan, tc = 25 ℃ |
| Ralat Penjejakan | The | -0.5 | - | 0.5 | db | Tc = -5 ~ 75 ℃, dirujuk kepada [2] |
| Rintangan termistor | Rth | 9.5 | 10 | 10.5 | Kohm | TSTG = 25 ℃ |
| Thermistor B tetap | Bth | - | 3900 | - | k | TSTG = 25 ℃ |
Semua produk telah diuji sebelum penghantaran;
Semua produk mempunyai jaminan 1-3 tahun. (Selepas tempoh jaminan kualiti mula mengenakan yuran perkhidmatan penyelenggaraan yang sesuai.)
Kami menghargai perniagaan anda dan menawarkan dasar pulangan 7 hari segera. (7 hari selepas menerima item);
Jika barang -barang yang anda beli dari kedai kami tidak berkualiti, iaitu mereka tidak bekerja secara elektronik kepada spesifikasi pengeluar, hanya mengembalikannya kepada kami untuk penggantian atau bayaran balik;
Jika item itu rosak, sila maklumkan kami dalam masa 3 hari dari penghantaran;
Sebarang item mesti dikembalikan dalam keadaan asalnya untuk memenuhi syarat untuk bayaran balik atau penggantian;
Pembeli bertanggungjawab untuk semua kos penghantaran yang ditanggung.
S: Jenis penyambung apa yang boleh saya pilih?
A: FC/ APC; SC/ APC; tanpa penyambung ...
S: Adakah tiub longgar tersedia?
A: Box Optronics boleh menyediakan tiub longgar 900um untuk melindungi serat pigtail.
