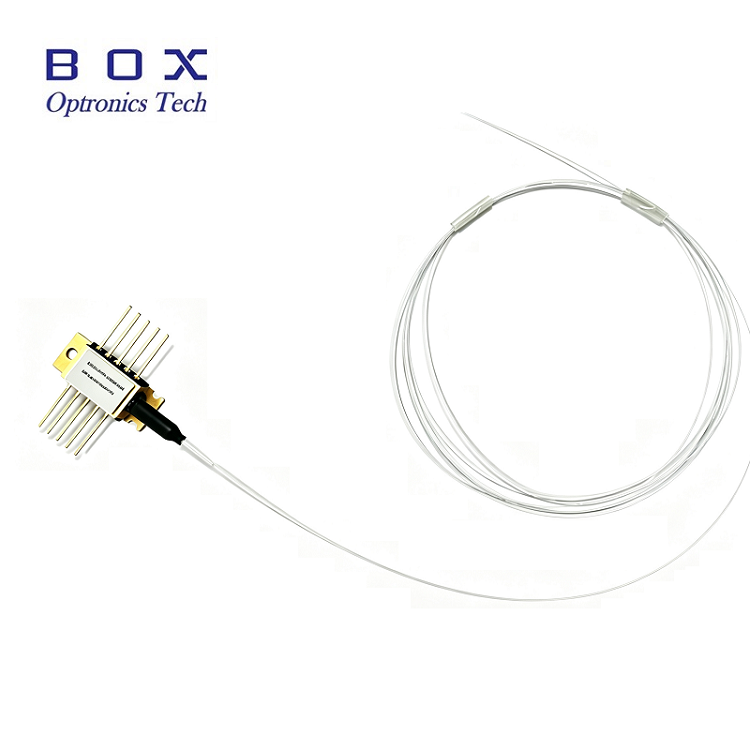

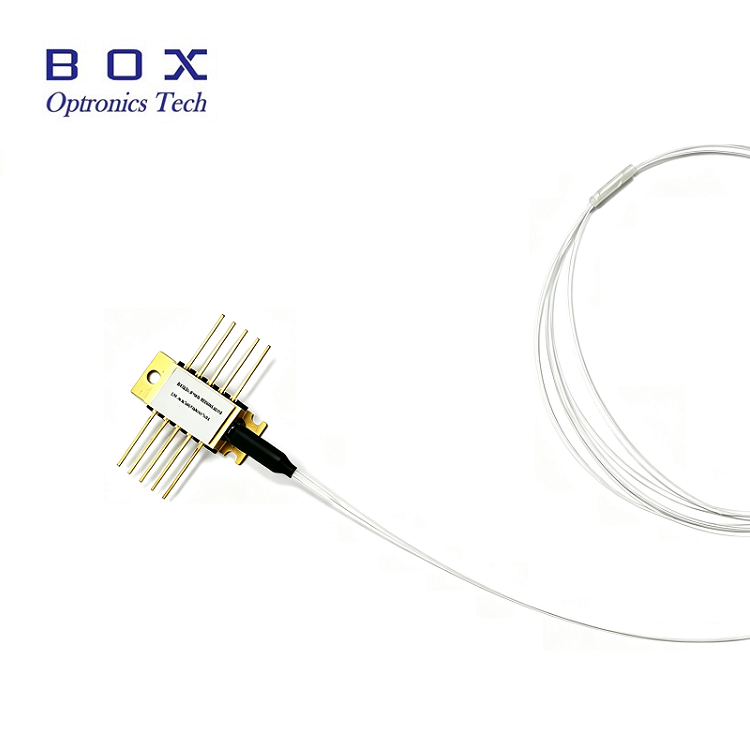

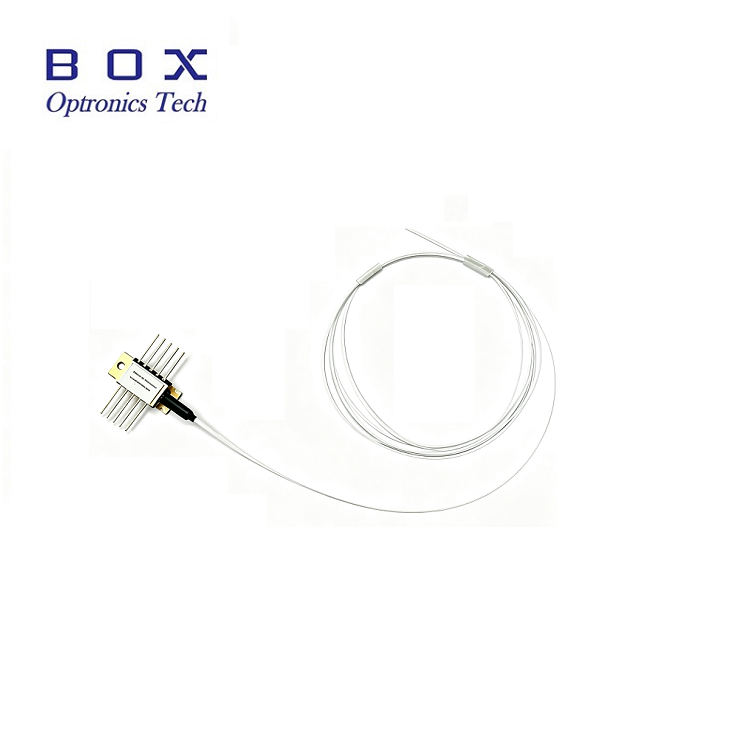

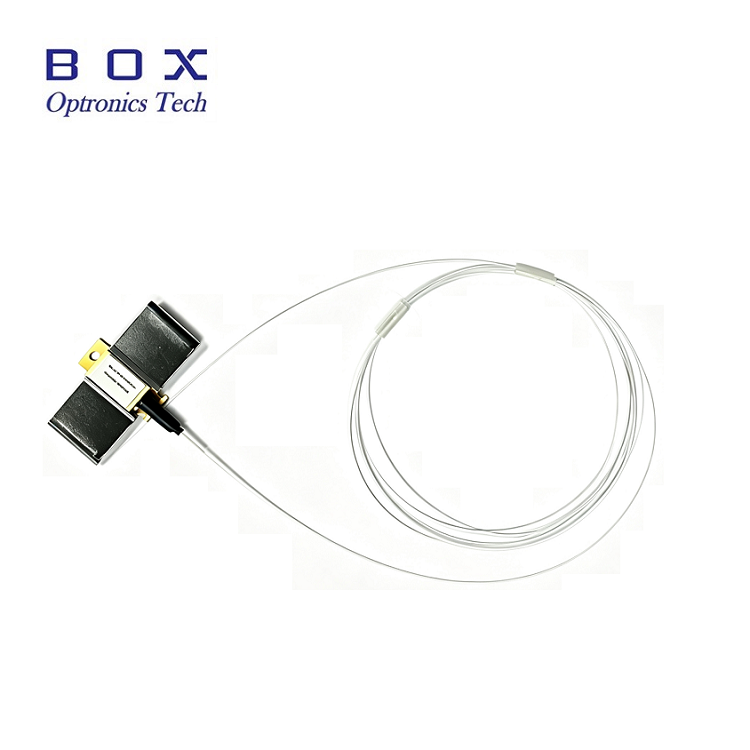

Modul diod laser pam penyejuk rama-rama mini 980nm 10pin

Temui prestasi yang tiada tandingan bagi modul diod laser pam penyejuk rama-rama mini 980nm 10pin Box Optronics – penyelesaian muktamad anda untuk pengepaman berkuasa tinggi, panjang gelombang yang stabil dalam DWDM EDFA dan sistem CATV jarak jauh. Dicipta dengan penstabilan FBG termaju, modul tertutup rapat ini mengunci pelepasan tepat pada 974nm atau 976nm, memberikan output bebas kusut sehingga 600mW walaupun di bawah suhu dan arus pemacu yang berbeza-beza. TEC bersepadu, termistor dan diod monitor memastikan ralat penjejakan yang luar biasa dan kestabilan kuasa, manakala pakej rama-rama 10-pin bebas epoksi dengan gentian SM/PM menjamin operasi tanpa bunyi yang boleh dipercayai. Direka untuk penyepadu sistem dan jurutera rangkaian yang menuntut kawalan spektrum tanpa kompromi dan kuasa tertinggi yang tersedia, modul ini mengurangkan kiraan pam, mengurangkan kerumitan penyejukan dan memanjangkan jangka hayat penguat. Trust Box Optronics untuk pematuhan Telcordia GR-468 dan pemilihan panjang gelombang yang disesuaikan – kerana setiap milliwatt penting dalam rangkaian optik generasi seterusnya anda. Pesan sekarang untuk meningkatkan infrastruktur anda dengan teknologi pengepaman sedia medan yang terbukti dan memberikan prestasi yang konsisten dari -20°C hingga 75°C.

Hantar Pertanyaan

Penerangan Produk

1. Penerangan Produk:

Modul diod laser pam penyejuk rama-rama mini 980nm 10pin dimeterai secara hermetik dalam pakej rama-rama 10-pin bebas epoksi dan bebas fluks serta termistor, penyejuk termoelektrik dan diod monitor terbina dalam.

Modul diod laser pam penyejuk rama-rama mini 980nm 10pin menggunakan penstabilan FBG untuk ”mengunci” panjang gelombang pancaran. Ia menyediakan spektrum jalur sempit tanpa hingar, walaupun di bawah perubahan suhu, arus pemacu dan maklum balas optik. Pemilihan panjang gelombang tersedia untuk aplikasi yang memerlukan prestasi tertinggi dalam kawalan spektrum dengan kuasa tertinggi yang tersedia. Modul ini mematuhi keperluan Telcord ia GR-468-CORE.

2. Ciri-ciri Produk:

Kuasa operasi bebas kink 400mW atau 600mW;

Pakej rama-rama 10 PIN dengan gentian SM Hi1060 atau PM980;

Penstabilan parut Gentian Bragg, Pilihan panjang gelombang tersedia;

Penyejuk termoelektrik bersepadu, termistor dan diod monitor.

3. Aplikasi:

Pemultipleks pembahagian panjang gelombang padat(DWDM) penguat gentian doped erbium(EDFA);

Seni bina EDFA kiraan pam dikurangkan;

Batang televisyen kabel (CATV) jarak sangat jauh dan pengedaran kiraan nod yang sangat tinggi.

4. Penilaian Maksimum Mutlak:

Parameter	Simbol	Min.	Taip.	Maks.	Unit	Nota
Suhu kes operasi	TCASE	-20	-	75	℃	-
Suhu penyimpanan	TSTG	-40	-	85	℃	2000 jam
LD Arus hadapan	JIKA	-	-	1100	mA	-
LD Arus terbalik	IR	-	-	10	uA	-
LD Voltan terbalik	VR	-	-	2	V	-
PD Arus hadapan	IPD	-	-	-10	mA	-
PD Voltan terbalik	VPD	-	-	20	V	-
Arus TEC	ITEC	-	-	2	A	-
Voltan TEC	VTEC	-	-	3.0	V	-
Jejari lentur gentian	-	30	-	-	mm	-
Kelembapan relatif	RH	0	-	95%	-	Tidak terkondensasi
Masa pematerian plumbum	-	-	-	10	Kedua	260 ℃
Daya tarik paksi gentian	-	-	-	5	N	-
Daya tarik sisi gentian	-	-	-	2.5	N	-

5. Ciri-ciri Elektro-Optik(suhu laser 25℃):

Parameter	Simbol	Min.	Taip.	Maks.	Unit	Nota
Arus LD Ambang	ITH		90	110	mA	CW
Kuasa keluaran	PF		400		mW	Jika(BOL)<900mA
Kuasa keluaran	PF		600		mW	Jika(BOL)<1000mA
LD Arus hadapan	JIKA			1200	mA	PF=Kuasa Ternilai
Kuasa bebas kink	PKINK	700			mW	>= 1.2*Kuasa Dinilai
Arus bebas kink	IKINK	>= 1.2*Jika(BOL)			mA	[ 1]
LD Voltan hadapan	VF			2.5	V	PF=Kuasa Ternilai
Panjang gelombang tengah	λC	973	974	975	nm	Puncak,PF=Kuasa Ternilai
Panjang gelombang tengah	λC	975	976	977	nm	Puncak,PF=Kuasa Ternilai
Pusingan panjang gelombang puncak	△λp/△Tamb			0.02	nm/℃	T: FBG Temp.
Lebar spektrum	△λ			2	nm	RMS@-13dB
Kestabilan spektrum		-0.5		0.5	nm	PF=Kuasa Ternilai,t=60s
Pantau tanggungjawab	IM/PF		1	20	uA/mW	VPD=5V,PF=Kuasa Dinilai
Pantau kestabilan tanggungjawab				20%		@Semua Suhu Operasi
Pantau arus gelap	ID			50	nA	VPD=5V
Arus TEC	ITEC			1.5	A	TCASE=75 ℃
Voltan TEC	VTEC			3.0	V	TCASE=75 ℃
TEC Penggunaan kuasa Modul	P			5	W	TCASE=75 ℃
Kestabilan kuasa >20mW 10-20mW3.5-10mW				0.20.51	dB	Puncak ke puncak, t=60s, pensampelan DC hingga 50kHz, TC=25℃
Ralat penjejakan	TE	-0.5		0.5	dB	TC=-5~75℃ , Dirujuk kepada [2]
Rintangan termistor	RTH	9.5	10	10.5	Kohm	TSTG=25 ℃
Termistor B pemalar	BTH		3900		k	TSTG=25 ℃

Nota:

[1] Arus Kink ditakrifkan sebagai arus yang sisihan cahaya berbanding arus cerun(dL/dI)daripada padanan linear melebihi +/-50%,Pkink>= 1.2*Kuasa Terkadar,Ikink>=Jika(BOL)*1.2

[2] Ralat penjejakan ditakrifkan pada suhu kes tertentu, ia adalah perubahan dalam kuasa gentian, pada arus monitor malar, berbanding dengan nilai yang diukur pada kes 25℃

6. Spesifikasi Gentian Optik:

Parameter	Penerangan
Jenis gentian	Hi1060 atau gentian PM980
Jenis kuncir	Serat kosong
Panjang kuncir	2.0±0.2m
Jenis penyambung	Tanpa

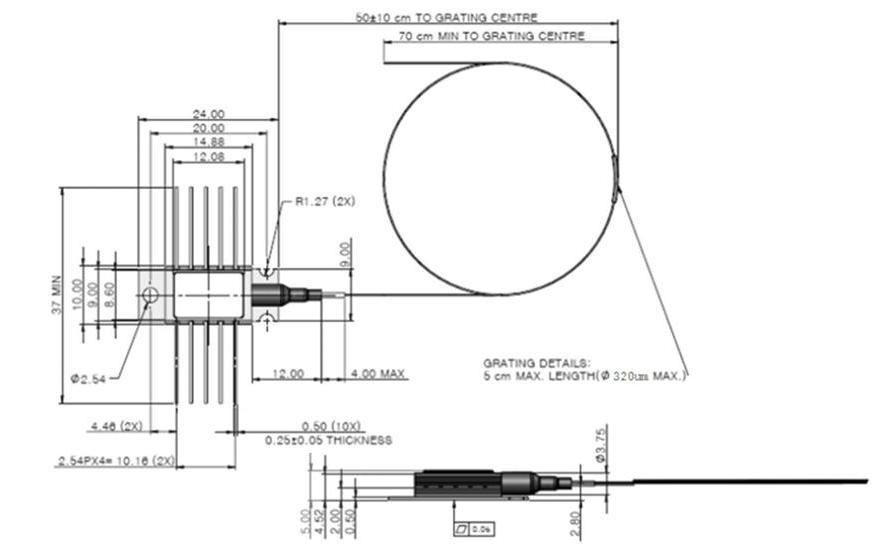

7. Lukisan pakej & Definisi PIN-OUT(Unit:mm):

980nm 10pin mini butterfly cooled pump laser diode module

PIN	Penerangan	PIN	Penerangan
1	TEC(+)	10	TEC(-)
2	Termistor	9	Tanah Kes
3	PDanod	8	NC
4	Katod PD	7	Katod LD
5	Termistor	6	LD Anod

8. Maklumat Pesanan:

BFLD	-XXXF	-XX	XX	-X	XX	X
Laser	Panjang gelombang	Kuasa keluaran	Jenis gentian	Pakej	Jenis penyambung	Tiub longgar
PumpLaser	974: 974nm976: 976nm	4H: 400mW6H: 600mW	SM : Mod tunggalPM : Polarisasi mengekalkan	-H: 10PINNol: 14PIN	FA : FC/APCSA : SC/APCN0: Batal	Null: Gentian kosong 1: Tiub longgar
