Pembahagi optik gentian, juga dikenali sebagai pembahagi optik, ialah peranti optik pasif yang digunakan dalam sistem FTTH (Serat ke Rumah) untuk membelah satu isyarat gentian optik tunggal kepada dua atau lebih isyarat optik keluaran mengikut nisbah yang telah ditetapkan. Sebagai contoh, pembahagi optik 1x4 mengedarkan isyarat optik daripada satu gentian kepada empat gentian dalam nisbah tertentu. Tidak seperti pemultipleks pembahagian panjang gelombang (WDM) dalam sistem WDM, yang memisahkan isyarat optik dengan panjang gelombang yang berbeza kepada saluran panjang gelombang yang sepadan, pembahagi optik mengedarkan keseluruhan isyarat optik merentasi berbilang saluran untuk penghantaran.

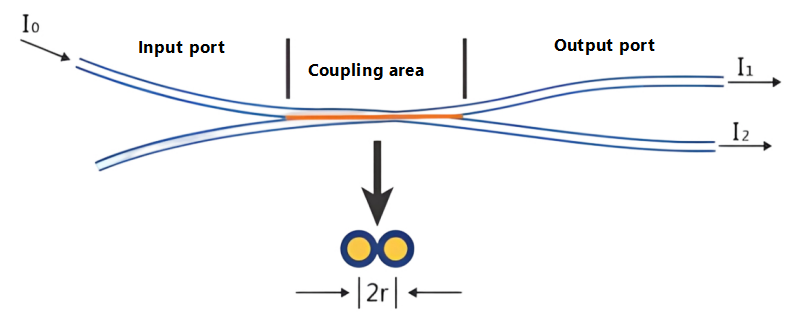

Apabila menghantar isyarat optik dalam gentian mod tunggal, tenaga cahaya tidak tertumpu sepenuhnya pada teras gentian; sejumlah kecil merambat melalui pelapisan berhampiran teras. Dalam erti kata lain, jika teras dua gentian cukup rapat, medan mod cahaya yang merambat dalam satu gentian boleh memasuki yang lain, membolehkan isyarat optik dipertingkatkan semula dalam kedua-dua gentian. Peruntukan baru.

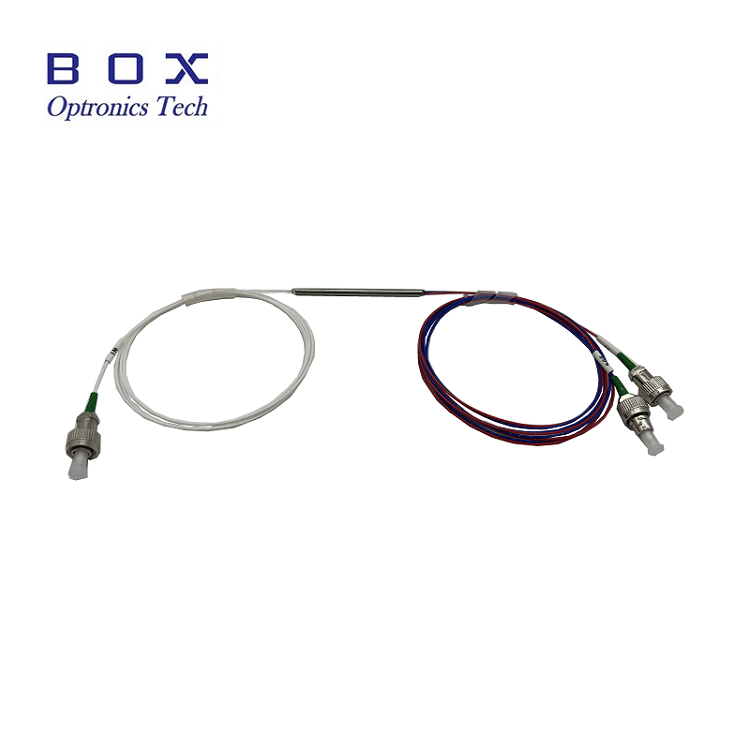

Pembahagi optik boleh dikelaskan kepada dua jenis mengikut prinsip operasinya: pembahagi optik pandu gelombang planar (PLC) dan pembahagi optik biconical tapered (FBT) bercantum; mengikut konfigurasi port mereka, ia boleh dikelaskan kepada: pengganding jenis-X (2x2), pengganding jenis-Y (1x2), pengganding bintang (NxN, N>2), penjodoh pokok (1xN, N>2), dll.; mengikut nisbah pemisahan mereka, mereka boleh dikelaskan kepada pemisahan tidak seragam dan pemisahan seragam; kaedah pengelasan lain adalah berdasarkan mod tunggal (1310nm) dan mod berbilang (850nm).

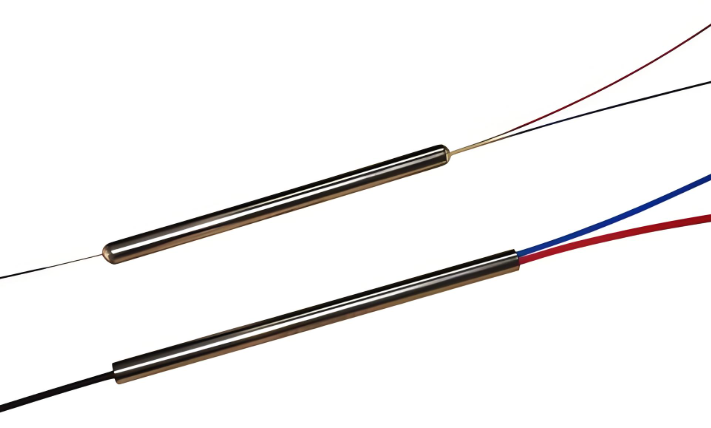

Pembahagi optik FBT... Litar ini dihasilkan menggunakan proses pengganding tirus tradisional. Dua atau lebih gentian optik, dengan salutannya ditanggalkan, disatukan dan kemudian dicairkan pada suhu tinggi pada mesin tirus sambil diregangkan ke kedua-dua belah. Nisbah pemisahan dipantau dalam masa nyata. Setelah nisbah pemisahan yang diingini dicapai, proses lebur dan regangan berakhir. Satu hujung mengekalkan satu gentian (selebihnya dipotong) sebagai input, manakala hujung yang lain berfungsi sebagai terminal berbilang output. Nisbah belah yang berbeza boleh diperolehi dengan mengawal sudut pintal gentian dan panjang regangan. Akhir sekali, bahagian tirus diawet dengan pelekat pada substrat kuarza dan dimasukkan ke dalam tiub keluli tahan karat.

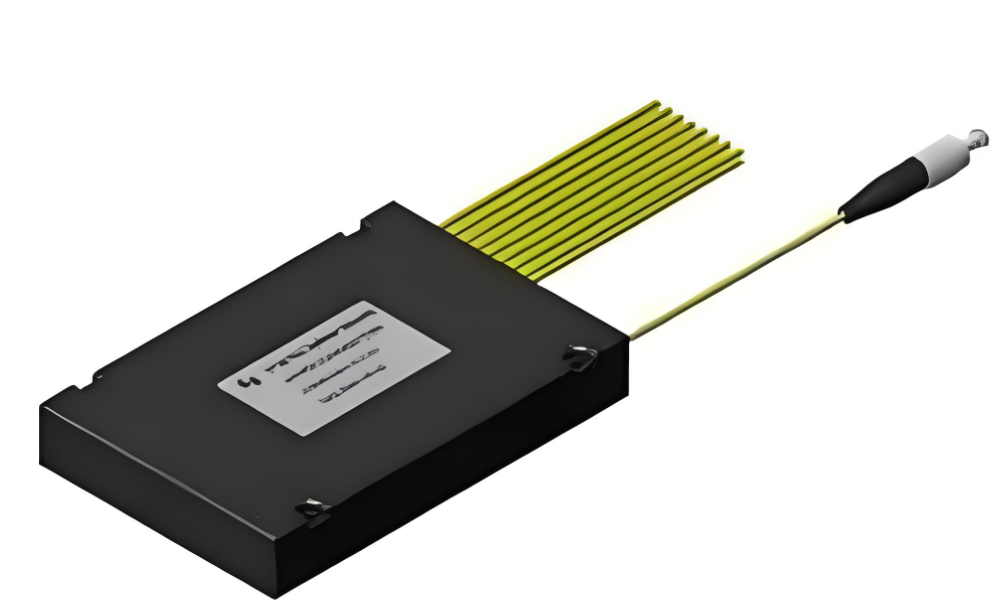

PLC Plane Wave PLC (Planar Lightwave Circuit) pembahagi optik ialah peranti pengedaran kuasa optik pandu gelombang bersepadu berdasarkan substrat kuarza, direka menggunakan proses semikonduktor (fotolitografi, etsa, pembangunan, dll.). Pembahagi PLC memisahkan isyarat optik daripada gentian optik tunggal kepada gentian optik berbilang, mencapai pengedaran seragam tenaga optik. Tatasusunan pandu gelombang optik terletak pada permukaan atas cip, menyepadukan fungsi membelah ke dalam cip; kemudian, tatasusunan gentian berbilang saluran digandingkan ke hujung input dan output pada kedua-dua hujung cip dan dikapsulkan.
FBT VS Kelebihan utama pembahagi tirus PLC FBT ialah penggunaan bahan mentah yang mudah, kos yang agak rendah, dan keperluan peralatan dan proses yang kurang menuntut. Nisbah pemisahan boleh dipantau dalam masa nyata seperti yang diperlukan, membolehkan fabrikasi pembahagi yang tidak sama rata. Kelemahannya ialah: pada masa ini, teknologi tirus matang hanya boleh menghasilkan pembahagi sehingga 1x4. Untuk peranti yang lebih besar daripada 1x4, berbilang unit 1x2 disambungkan bersama dan kemudian dibungkus dalam perumah pembahagi. Pembahagi FBT hanya menyokong tiga panjang gelombang: 850nm, 1310nm dan 1550nm, menjadikannya tidak serasi dengan panjang gelombang lain.
Ciri-ciri produk pembahagi PLC ialah: kehilangan tidak sensitif kepada panjang gelombang optik, memenuhi keperluan penghantaran panjang gelombang yang berbeza (1260~1650nm); pemisahan seragam, mengedarkan isyarat sama rata kepada pengguna; struktur padat dan saiz kecil; unit tunggal... Peranti mempunyai bilangan saluran pembahagi yang tinggi, mencecah lebih 64: kos setiap saluran yang lebih tinggi, dan lebih banyak saluran, lebih ketara kelebihan kos. Kelemahannya ialah kosnya yang lebih tinggi berbanding dengan pembahagi tirus biconical bersatu, terutamanya dalam pembahagi saluran rendah.
Pembahagi optik PLC terdiri daripada tiga bahagian: cip pembahagi optik dan susunan gentian optik yang digandingkan pada kedua-dua hujungnya. Ketiga-tiga komponen ini mesti diselaraskan dengan tepat; reka bentuk dan pemasangan mereka memainkan peranan penting dalam kestabilan pembahagi PLC. Cip menggunakan teknologi semikonduktor untuk mengembangkan pandu gelombang pembahagi pada substrat kuarza. Cip mempunyai satu pandu gelombang input dan output N. Kemudian, tatasusunan gentian optik input dan output digandingkan pada kedua-dua hujung cip, dan selongsong dipasang untuk membentuk pembahagi optik dengan satu input dan output N.
Cip PLC Splitter boleh direka bentuk sebagai 1xN dan 2xN, di mana N biasanya gandaan 2, seperti 1x2, 1x4, 1x8, 1x16, 1x32, 1x64; dan pembahagi yang tidak diedarkan secara seragam, seperti 1x3, 1x5, 1x9, dsb. Dengan peningkatan permintaan untuk FTTR (Fiber to the Room), penggunaan pembahagi kuasa yang tidak diedarkan secara seragam akan menjadi semakin meluas, dan proses pembuatan akan menjadi lebih mencabar. Cip pembahagi optik PLC mempunyai kelebihan seperti kos rendah, kebolehpercayaan yang tinggi, fleksibiliti tinggi dan skalabiliti, menjadikannya sangat sesuai untuk pelbagai senario aplikasi seperti sistem penghantaran, penyepaduan rangkaian, akses jalur lebar, komunikasi gentian optik dan perkhidmatan multimedia.
Pembahagi PLC Penyelenggara Polarisasi Pembahagi PLC yang mengekalkan polarisasi terutamanya menyedari... Semasa mengekalkan keadaan polarisasi, kuasa input dipecah secara seragam, menggunakan tatasusunan gentian penyelenggara polarisasi saluran tunggal sebagai input dan tatasusunan gentian penyelenggara polarisasi berbilang saluran sebagai output. Polarisasi gelombang polarimetrik linear yang dipancarkan ke dalam gentian kekal tidak berubah semasa perambatan, dan terdapat sedikit atau tiada gandingan silang antara mod polarisasi, dengan itu mencapai gandingan mengekalkan polarisasi dan membelah rasuk. Biasanya, gentian PANDA digunakan. Pembahagi optik PLC digunakan terutamanya dalam aplikasi khas yang memerlukan penyelenggaraan polarisasi, seperti sistem penderiaan gentian optik atau komunikasi koheren.
Penunjuk prestasi yang mempengaruhi pembahagi optik biasanya termasuk:
Kehilangan Sisipan Kehilangan Sisipan (IL):Kehilangan sisipan merujuk kepada pengurangan kuasa optik pada port keluaran tertentu berbanding dengan jumlah kuasa optik input pada panjang gelombang operasi pembahagi PLC. Ringkasnya, ia adalah kehilangan dB setiap output berbanding dengan input. Secara amnya, semakin rendah kehilangan sisipan, lebih baik prestasi pembahagi.
Kerugian Pulangan:Kehilangan pulangan merujuk kepada nisbah dalam desibel cahaya yang dipantulkan (cahaya bertaburan secara berterusan dihantar ke input) kepada cahaya input pada sambungan gentian optik. Kehilangan pulangan yang lebih tinggi adalah lebih baik untuk mengurangkan kesan cahaya yang dipantulkan pada sumber dan sistem cahaya.
Directivity:Directivity merujuk kepada nisbah kuasa optik output pada hujung cahaya bukan suntikan kepada kuasa cahaya suntikan (panjang gelombang yang diukur) pada sisi yang sama pembahagi PLC semasa operasi biasa.
Kehilangan Bergantung Polarisasi:Kehilangan bergantung kepada polarisasi merujuk kepada perubahan maksimum dalam kuasa optik output pada setiap port keluaran pembahagi PLC apabila keadaan polarisasi isyarat optik yang dihantar berubah merentasi keseluruhan keadaan polarisasi.
Pengasingan:Pengasingan merujuk kepada keupayaan pembahagi gentian optik untuk mengasingkan isyarat optik dalam laluan optik lain daripada laluan optik tertentu.
