Dalam bidang komunikasi optik, Variable Optical Attenuator (VOA) memainkan peranan yang sangat diperlukan. Sebagai komponen utama untuk pengawalan kuasa optik, VOA bukan sahaja menjamin penghantaran isyarat optik yang stabil tetapi juga meningkatkan prestasi keseluruhan sistem.
Atenuator optik boleh ubah ialah peranti optik pasif yang direka untuk mencapai pengecilan kuasa optik yang boleh dikawal. Ia melaraskan tenaga isyarat optik dengan tepat untuk memenuhi keperluan senario aplikasi yang pelbagai. VOA terbahagi terutamanya kepada dua kategori: Attenuator Optik Boleh Ubah Mekanikal (MVOA) dan Attenuator Optik Boleh Ubah Elektrik (EVOA). MVOA merealisasikan pengecilan kuasa optik melalui pelarasan manual, manakala EVOA mengubah tahap pengecilan dengan menggunakan isyarat elektrik pemacu, yang mempunyai ketepatan pelarasan yang unggul dan fleksibiliti.
VOA mengguna pakai pelbagai mekanisme kerja, terutamanya termasuk mekanikal, magneto-optik, kristal cecair, MEMS (Micro-Electro-Mechanical System), jenis termo-optik dan akusto-optik.
1. Jenis Mekanikal: Kuasa optik dalam laluan cahaya dilaraskan dengan menggerakkan komponen penyekat cahaya seperti kepingan atau kon. Reka bentuk ini mempunyai struktur yang ringkas namun ketepatan dan fleksibiliti pelarasan yang agak rendah.
2. Jenis Magneto-optik: Pengecilan tenaga cahaya direalisasikan dengan memanfaatkan perubahan sifat optik bahan di bawah medan magnet, iaitu kesan putaran magneto-optik. Jenis ini memberikan ketepatan dan kestabilan yang tinggi tetapi datang dengan kos yang lebih tinggi.
3. Jenis Kristal Cecair: Berdasarkan kesan birefringence yang timbul daripada anisotropi indeks biasan bagi kristal cecair, medan elektrik luaran digunakan untuk mengorientasikan semula molekul kristal cecair, dengan itu menala penghantaran cahaya. VOA kristal cecair mempunyai kelajuan tindak balas yang pantas dan julat pengecilan yang luas.
4. Jenis MEMS: Cermin mikro yang direka dengan teknologi mikro-elektro-mekanikal dicondongkan melalui daya elektrostatik untuk melaraskan keamatan cahaya yang dipantulkan. MEMS VOA dicirikan oleh saiz kecil, ringan dan tahap integrasi yang tinggi.
5. Jenis Termo-optik: Tahap pengecilan dimodulasi melalui variasi dalam sifat optik bahan (cth., indeks biasan) di bawah medan suhu. VOA termo-optik mempunyai struktur yang ringkas dan kos rendah, namun mengalami kelajuan tindak balas yang perlahan.
6. Jenis Acousto-optik: Gelombang ultrasonik menjana ketegangan berkala di dalam kristal acousto-optik, mendorong turun naik berkala dalam indeks biasan untuk memodulasi pancaran cahaya. VOA acousto-optik menawarkan kelajuan penalaan pantas dan kestabilan yang sangat baik.
VOA digunakan secara meluas dalam komunikasi optik, penderiaan gentian optik, instrumen optik dan bidang lain.
1. Komunikasi Optik: Seimbangkan keamatan isyarat optik merentas saluran yang berbeza untuk mengekalkan kualiti isyarat yang konsisten; laraskan kuasa isyarat optik untuk menyesuaikan diri dengan pelbagai jarak penghantaran dan spesifikasi penerima.
2. Penderiaan gentian optik: Simulasi keamatan isyarat optik di bawah keadaan persekitaran yang pelbagai untuk menguji dan mengesahkan prestasi dan kebolehpercayaan sistem.
3. Instrumen Optik: Digunakan pada peranti laser, pembilang foton, spektrometer, mikroskop optik dan peralatan lain untuk mengawal keamatan dan fluks isyarat optik untuk hasil pengukuran yang tepat.

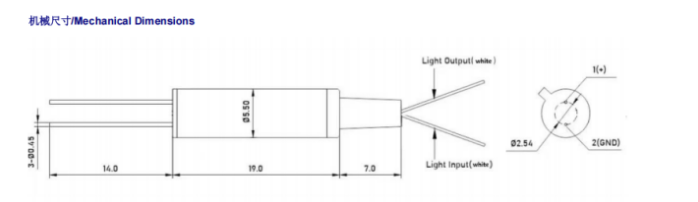

| barang | Parameter | Unit |
|---|---|---|
| Julat Panjang Gelombang Operasi | O band /C band/L band/Full band/lain-lain | nm |
| Jenis Pengecilan | Terang atau Gelap | - |
| Julat Pengecilan | ≥15/20/30/40 | dB |
| Kehilangan Sisipan | ≤0.7 | dB |
| Resolusi Pengecilan | Berterusan | dB |
| Kerugian Pulangan | ≥45 | dB |
| Jenis Gentian | SMF-28e | - |
| Masa Tindak Balas (10-90% kuasa optik) | ≤5 | ms |
| Voltan Pemanduan | 5/6.5 | V |
| Kuasa Pemanduan | ≤5 | mW |
| Kehilangan Bergantung Polarisasi | ≤0.2@ 10dB , ≤0.5 @<20dB att. | dB |
| Kehilangan Bergantung Panjang Gelombang | ≤0.6@ 10dB , ≤1.0 @<20dB melebihi rentang 20nm | dB |
| Kuasa Optik Maksimum | ≤500 | mW |
| Suhu Operasi | -0~+70 | °C |
| Suhu Penyimpanan | -40~+85 | °C |
| Jenis Penyambung | Disesuaikan | - |
| Saiz pakej | Φ5.5xL19 | mm |

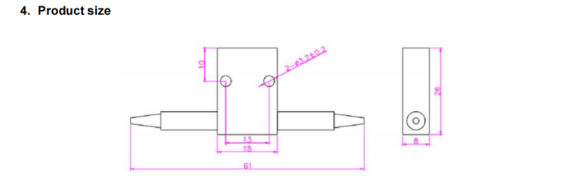

| Parameter | 1310 | 1550 | 1310/1550 | 850/1310 |
|---|---|---|---|---|
| Jenis(nm) | 1310 | 1550 | 1310/1550 | 850/1310 |
| Panjang gelombang (nm) | 1310±50 | 1550±50 | 1260~1650 | 850/1310±40 |
| Julat Pengecilan (dB) | 0.8~60 | 0.8~60 | 0.8~60 | 0.8~60 |
| Kehilangan Asal (dB) | ≤0.8 | ≤0.8 | ≤0.8 | ≤0.8 |
| Kerugian Pulangan(dB) | ≥50 | ≥50 | ≥50 | ≥30 |
| Jenis Gentian | SMF-28e | SMF-28e | SMF-28e | 50/125 atau 62.5/125MM |
| PDL(dB) | ≤0.15 | ≤0.15 | ≤0.15 | - |
| Dimensi (mm) | 26×18×8 | 26×18×8 | 26×18×8 | 26×18×8 |
| Suhu Operasi(℃) | 0~+70 | 0~+70 | 0~+70 | 0~+70 |
| Suhu Penyimpanan(℃) | -40~+85 | -40~+85 | -40~+85 | -40~+85 |
